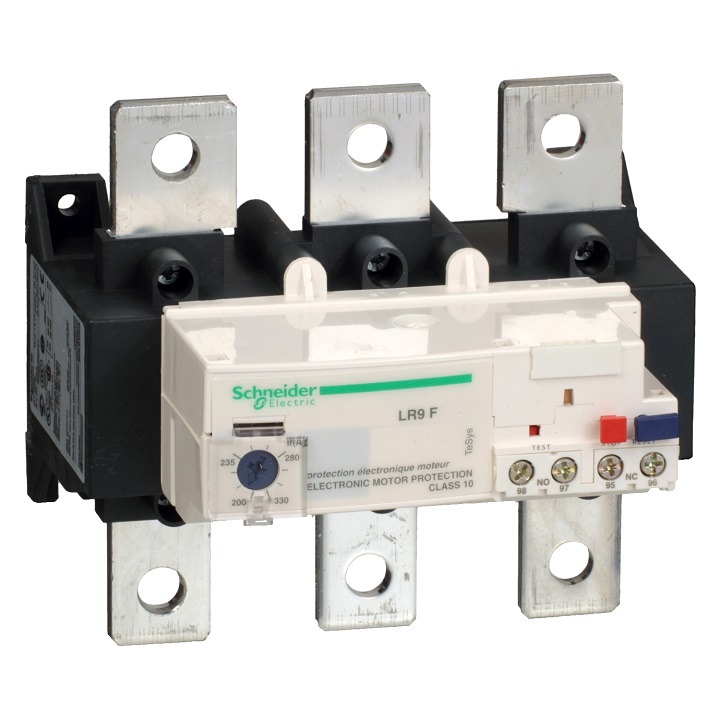

Đặc điểm chung dòng sản phẩm rơ le LR9F Schneider
– Nguyên lý hoạt động: Khi dòng điện định mức chay qua tiếp điểm vượt quá giới hạn cho phép, thanh kim loại bị đốt nóng và co dãn tạo khoảng hở cắt tiếp điểm, có thể dùng tiếp điểm này đóng cắt trực tiếp mạch điện hoặc thông qua trung gian.
– Rơ le LR9F Schneider có chức năng báo động tích hợp từ 18,5 mã lực đến 315 mã lực, phạm vi điều chỉnh rộng và độ chính xác cao phù hợp cho các ứng dụng đòi hỏi khắt khe nhất.
– Có thể được gắn trực tiếp bên dưới các công tắc tơ LC1-D115 / 150 và LC1-E để tạo thành các bộ khởi động động cơ cực kỳ nhỏ gọn.
– 8 dải điều chỉnh với 2 cấp chính xác Class10 và 20.
– Chức năng cảnh báo và dự chọn nút cân bằng tải.
– Sử dụng cùng contactor F hoặc dùng độc lập.
– Bảo vệ 3 phase hoặc 1phase bằng nút lựa chọn.
– Kết nối: bắt vít.
Thông số kỹ thuật rơ le nhiệt LR9F Schneider
| Loại sản phẩm | Rơ le nhiệt LR9F Schneider |
| Loại | TeSys LRF |
| [Ue] Điện áp hoạt động định mức | 1000 V AC 50/60 Hz cho mạch điện |
| Loại điều khiển | Quay số điều chỉnh dòng full-load trắng, nút kiểm tra màu đỏ, nút nhấn đỏ reset, nút nhấn dừng |
| Mômen xoắn | 1.2 N.m (mạch điều khiển), 35 N.m (mạch điện) |
| Nhiệt độ hoạt động | -20…55 °C |
| [Ui] Điện áp cách điện định mức | 1000 V AC |
| Tần số mạng | 50/60 Hz |
| Tiếp điểm | 1 NO + 1 NC |
| Phạm vi điều chỉnh bảo vệ nhiệt | 30-630 A |
| Loại mạng | AC |
| Báo hiệu cục bộ | Chỉ báo trip |
| Cấp bảo vệ | IP20 |
Ứng dụng của rơ le nhiệt LR9F Schneider
– Bảo vệ động cơ tiêu chuẩn – Bảo vệ đường dây.
– Rơ le nhiệt LR9F Schneider bảo vệ: quá tải động cơ, bị đình trệ, mất pha.
– Có thể ứng dụng trong các ngành công nghiệp, xây dựng, cơ sở hạ tầng,…
Công ty TNHH FULLSHINE là đơn vị chuyên cung cấp tất cả các thiết bị điện công nghiệp, điện dân dụng, thiết bị chiếu sáng lắp ráp tủ bảng điện thang máng cáp. Tất cả các sản phẩm đều được nhập khẩu chính hãng từ những thương hiệu nổi tiếng Hotline :0906861079-0904218695
